ディスプレイ計測機器
ディスプレイ計測機器
TechnoTeam社のディスプレイ計測機器は、高解像度な輝度計LMKカメラ、アライメントシステムLMKPosition、ディスプレイ評価ソフトウエアで構成され、German Flat Panel Forum (DFF), ICDM (International Committee for Display Metrology) 又はIEC (International Electrotechnical Comission)などの国際規格又は業界規格に準拠した測定が可能です。
更に研究開発向けのLabSoftを加えることで100%なEOLテストやキャリブレーションを必要とするディスプレイ測定キャリブレーション用途にLightCheckerやDeMURAなどの製造向けのソフトウエアも提供しています。
詳しくは各種ソフトウエアでご覧いただけます。

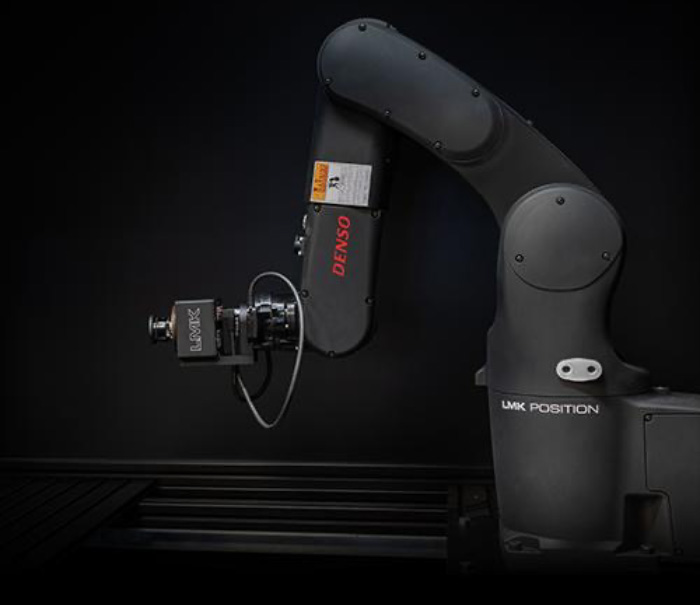

LMKPositionは、LMKベースのマシンビジョンと高精度かつ柔軟な動きを可能とした産業用ロボットにオプションで分光放射計を組み合わせた測光ロボットシステムです。
これにより、測定前のセットアップ調整を容易にし、LMKカメラ本来の校正された精度と高い評価アルゴリズムで、研究開発タスク中の効果的な測定や多種のディスプレイの迅速なテストを可能にします。
LMKPositionシステムは、関連する安全基準が確実に満たされるように提案します。
実際のシステムはTechnoTeam本社又はいくつかの代理店でご覧いただけます。
製品名 | ディスプレイ計測機器 |
---|---|
最大アーム距離 | 875mm |
稼働軸数 | 6軸 |
モータ及び位置検出 | ACサーボモータ及びアブソリュートエンコーダ |
移動範囲 | J1: +/-170°; J2: +135° -100°; J3: +153° -136°; J4: +/-270°; J5: +/- 120°; J6: +/-360° |
位置再現性 | ±0.03mm(カメラ中心位置) |
重量(制御系含む) | 150kg |
サイズ | 780 x 780 x 950mm(ロボット高さ970mm) |
対応カメラ | LMK5, LMK6-5, LMK6-12, LMK6-30 |
対応環境 | 温度0〜40℃, 湿度20〜90%RH, 振動4.9m/s2(0.5G) |
特徴
数秒以内に自動垂直/DFF-BlackMURAのアライメント
3Dスキャンを使用したディスプレイ視点(ドライバー・乗客の観察位置など)の自動調整
ピクセル構造回避法3Dスキャンを使用した自由曲面ディスプレイ上の自動コノスコピック位置合わせ
安全を考慮した6軸全可動
高い位置合わせと複数のカメラ位置の保存機能
プロトタイプでの専用治具制作などを削減
画像スティッチングや画像フュージョンによる高解像度
自動フォーカス・デフォーカス・スパークルスキャン及び仮想画像距離測定機能
分光放射計を含めた位置合わせ機能
システムで使用されたコンポーネントの独立使用
