心臓弁検査装置Q-vix
心臓弁検査装置Q-vix
Sensofar Medical社は、ステント検査装置Q-sixの経験をベースに、大口径なメディカルデバイスを短時間に検査するアルゴリズムを開発しました。

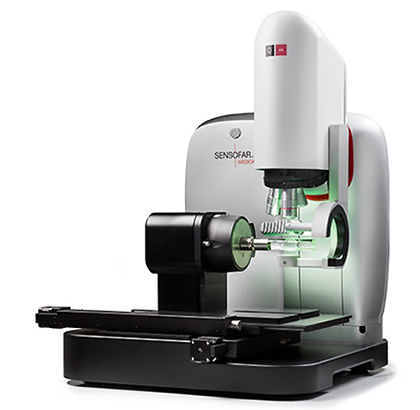

Q-vixは、グラフトステントなどの大口径ステントや人工心臓弁を検査するために開発された専用検査装置です。
Q-vixシステムの主な特徴
多くの種類の医療デバイスに対応する高度な照明

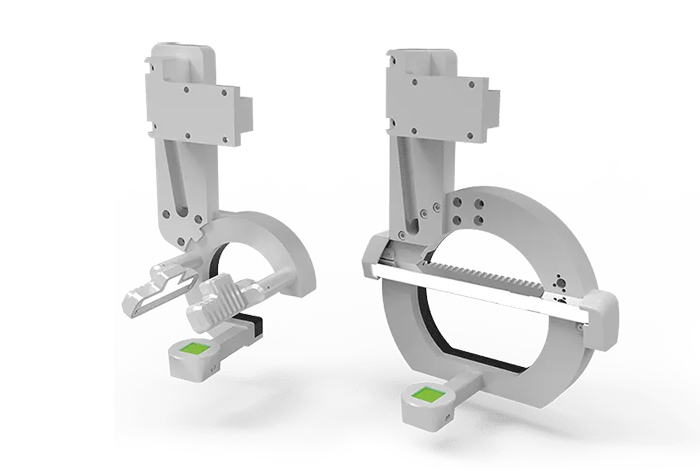

Q-vixの光源サポートリングによって、種々のデバイス及びアプリケーションに対応した高度な照明制御を実現する何百もの光源の組合せを可能にします。
種々の光源サポートリングの設計により、心臓弁フレーム及びステントのサンプルロードプロセスを最適化します。照明リングは、最大七つの高輝度光源を同時にサポートし、特定のアプリケーションに合せた照明をQ-vixのソフトウエアから簡単に操作てきます。

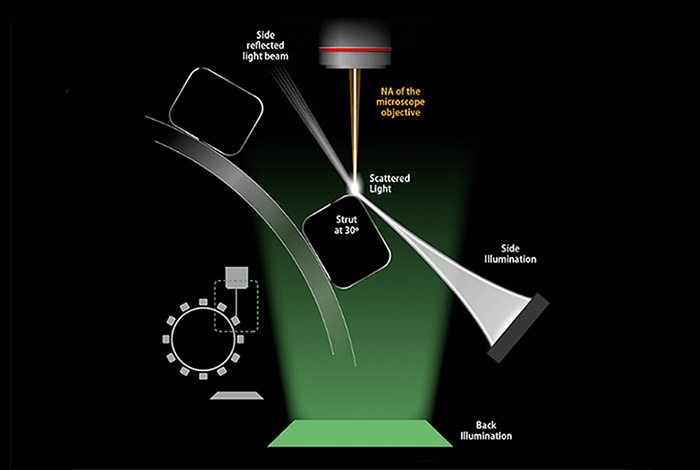

標準の明視野照明と斜光照明を組合せることにより、Q-vixは、低倍率でも「暗闇で輝いて」見える小さな欠陥を検出できます。
様々な形状の医療デバイスに対応したソフトウエア

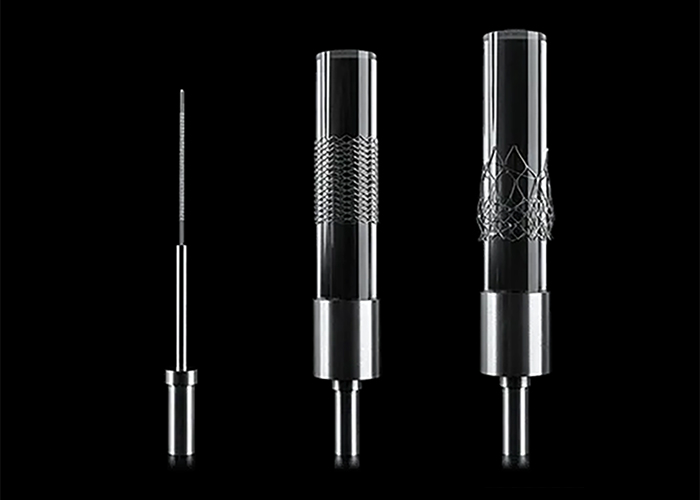

Q-vixのハードウエアとソフトウエアは柔軟で、ペリフェラルステント(抹消血管用)及び神経血管デバイスの検査を含み、外径34mmまでのステント及び心臓弁サンプルの検査に最適なソリューションです。
本体仕様
| 製品名 | 心臓弁検査装置Q-vix |
|---|---|
| ステント素材 | 金属, カラーコーティング付き素材, ポリマー, 溶接済み素材, 溝付きや編込み素材 |
| ステント外径 | 1～32mm |
| ステント長 | 200mm |
| 光源数 | 最大9種類 |
| ステント幅繰り返し性 | ±1μm RMS及び±3μm P-V |
| 外形 | H550 x D575 x H750mm |
| 3D高さ測定分解能 | 1nm |
| 3D水平最小分解能 | 0.5μm |
対物レンズ仕様
| イメージモード | 3Dモード | |||||
|---|---|---|---|---|---|---|
| 2倍 | 5倍 | 10倍 | 10倍 | 20倍 | 50倍 | |
| 開口角NA | 0.055 | 0.14 | 0.28 | 0.30 | 0.40 | 0.55 |
| ワーキングディスタンスWD(mm) | 34 | 34 | 34 | 7.40 | 4.70 | 3.40 |
| 水平視野F.O.V(mm) | 9 | 3.6 | 1.8 | 1.80 | 0.90 | 0.36 |
| 最小サンプリング幅(μm) | 4.4 | 1.76 | 0.88 | 0.88 | 0.44 | 0.18 |
| 水平光学分解能(μm) | 2.77 | 1.09 | 0.54 | 0.51 | 0.36 | 0.28 |
| 測定速度(mm/s) | 120 | 20 | - | - | - | - |
