マイクログリッパー

マイクログリッパー

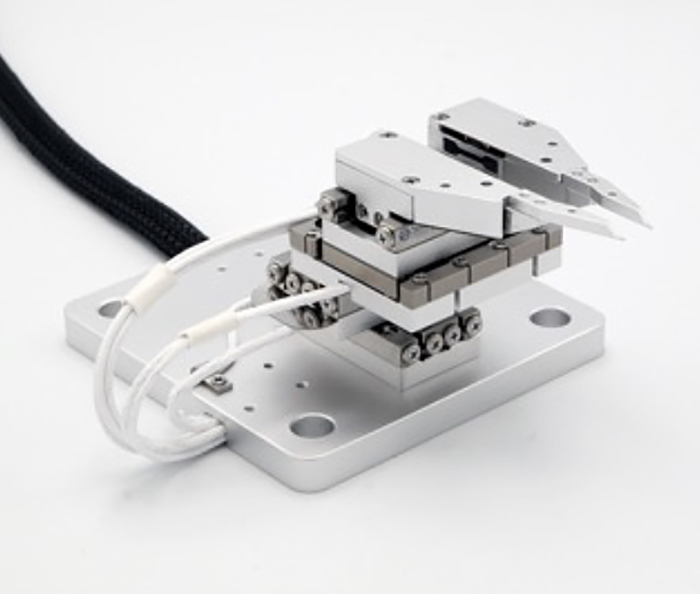

自動組立ラインでは、精密部品やデリケートな材料の取り扱いは品質管理の上でも重要なファクターです。
SmarAct社では、SMARSLIDEステージと交換が簡単なグリッパーを組み合わせたマイクログリッパーを提供しています。
フォースセンサを搭載したグリッパーもラインアップされていますので、非常にデリケートな物の取り扱いも制御することが可能です。

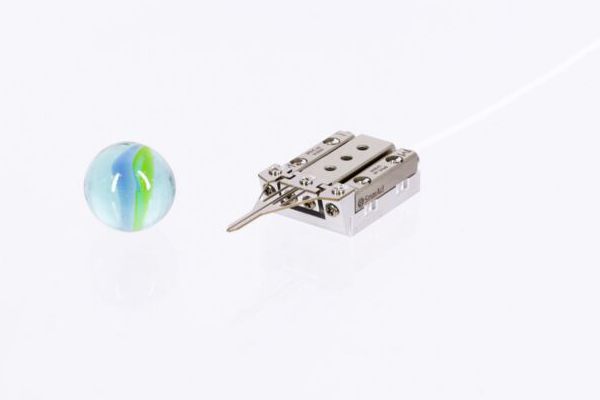

SGE-17は、コンパクトなSLC-1720ステージをベースとした小型・軽量のグリッパーです。
フィードバックセンサを内蔵することも可能なため、グリップ状況を確認しながら制御することが可能です。
グリッパー先端のJawは、交換可能でお客様の用途に応じてカスタマイズも可能です。高真空や超高真空のオプションもご用意しております。

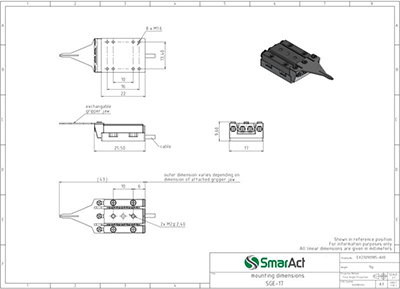

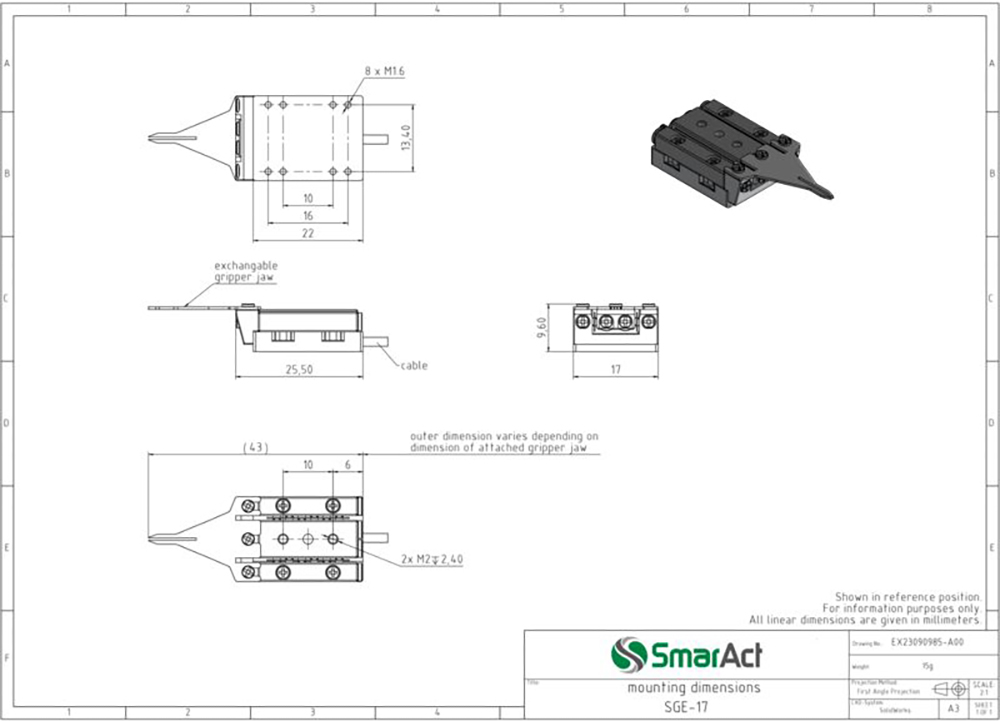

*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。

*図面画像上を2本指で広げますと拡大できます

主な仕様
型番 SGE-17
開口範囲 1mm
グリップ力 1N
外形 17x25.5x9mm
重量 14g
最短開閉時間 10ms
開閉分解能 10nm

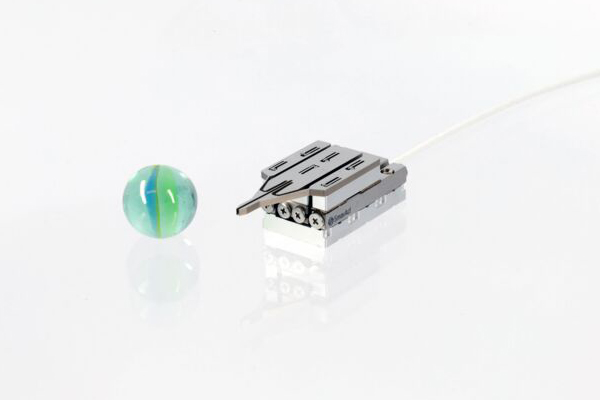

SGQ-17-01

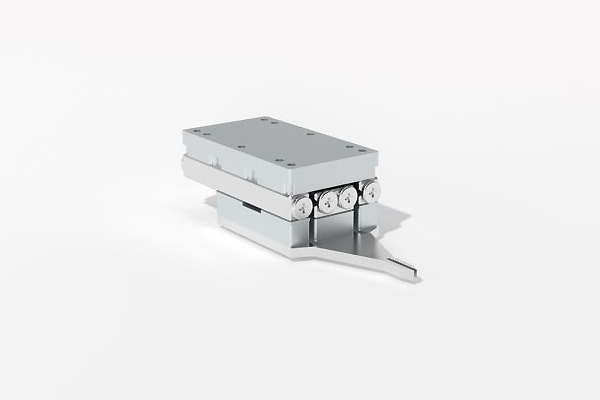

SGQ-17-02

SGQ-17は、コンパクトなSLC-1730ステージをベースとしたグリッパーです。
フィードバックセンサを内蔵に加え、SGQ-17の先端Jawは磁気によるクイック交換で自動ピックアンドプレースのアプリケーションに最適です。
グリッパー先端のJawは、交換可能でお客様の用途に応じてカスタマイズも可能で、高真空や超高真空のオプションもご用意しております。

SGQ-17図面 SGQ-17図面拡大
*マウスカーソルを合わせると拡大図面が開きます。
*拡大状態で右クリックすると拡大図面を保存出来ます。

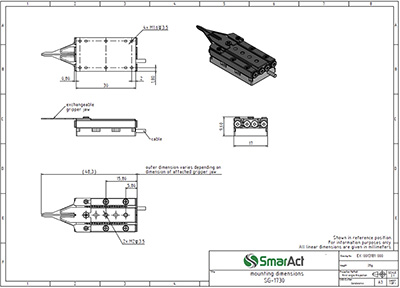

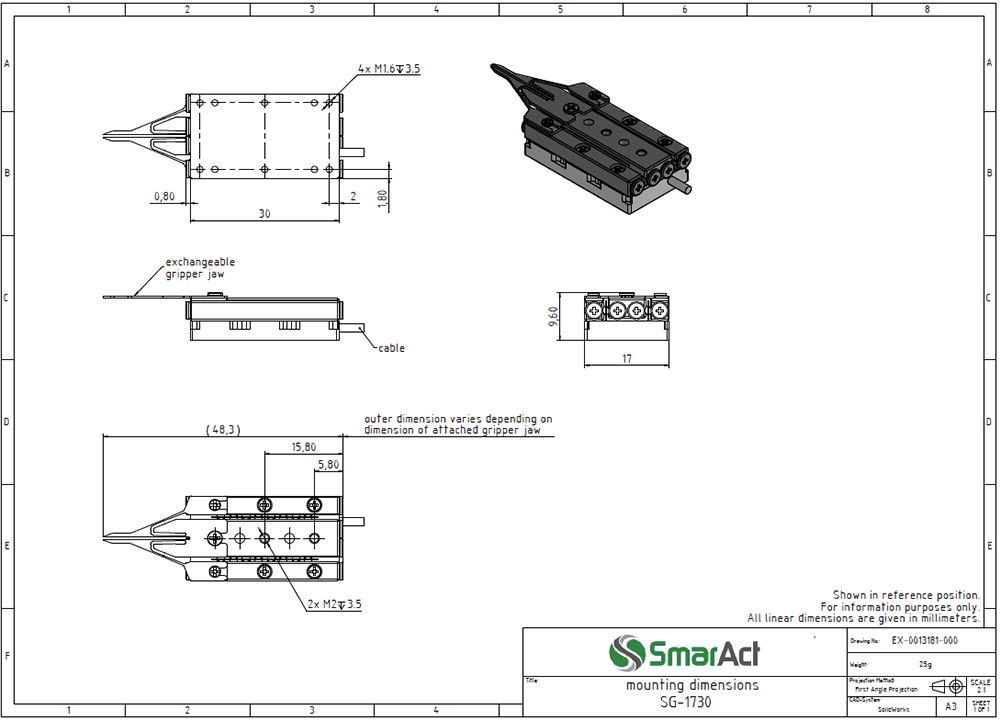

SG-1730図面拡大

*図面画像上を2本指で広げますと拡大できます

主な仕様
型番 SGQ-17
開口範囲 1mm
グリップ力 1N
外形 17x32.5x13.4mm
重量 28g
最短開閉時間 10ms
開閉分解能 10nm

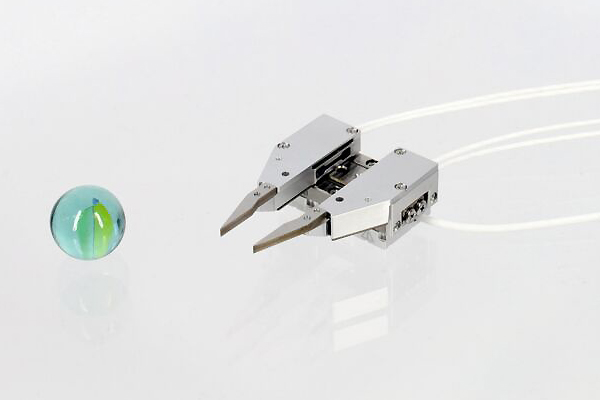

SGP-17F

SGP-17Fは、圧力センサ付きグリッパーのため、一定の力で繊細なワークを保持する用途に最適で、UV硬化プロセスの監視にも応用することができます。
フィードバックセンサを内蔵することも可能なため、グリップ量も確認しながら制御することが可能です。高真空や超高真空のオプションもご用意しております。

主な仕様
型番 SGP-17F
開口範囲 20.5mm
グリップ力 3.5N
外形 30x35.5x14mm
重量 40g
最短開閉時間 10ms
開閉分解能 10nm
